一个斜孔工艺的光电探测器外壳结构件CNC加工

型号：cnc-0002

标签：CNC斜孔加工 5轴CNC加工

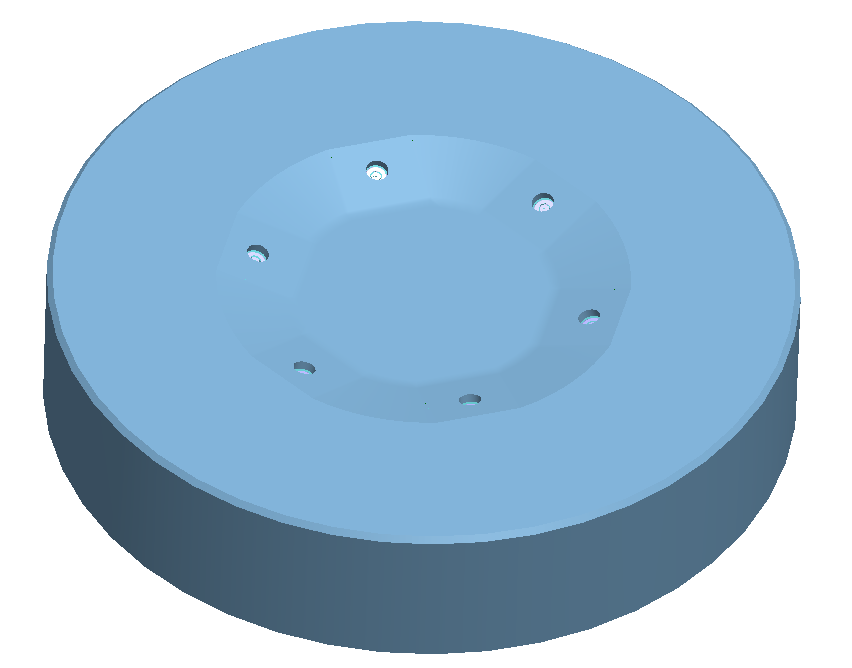

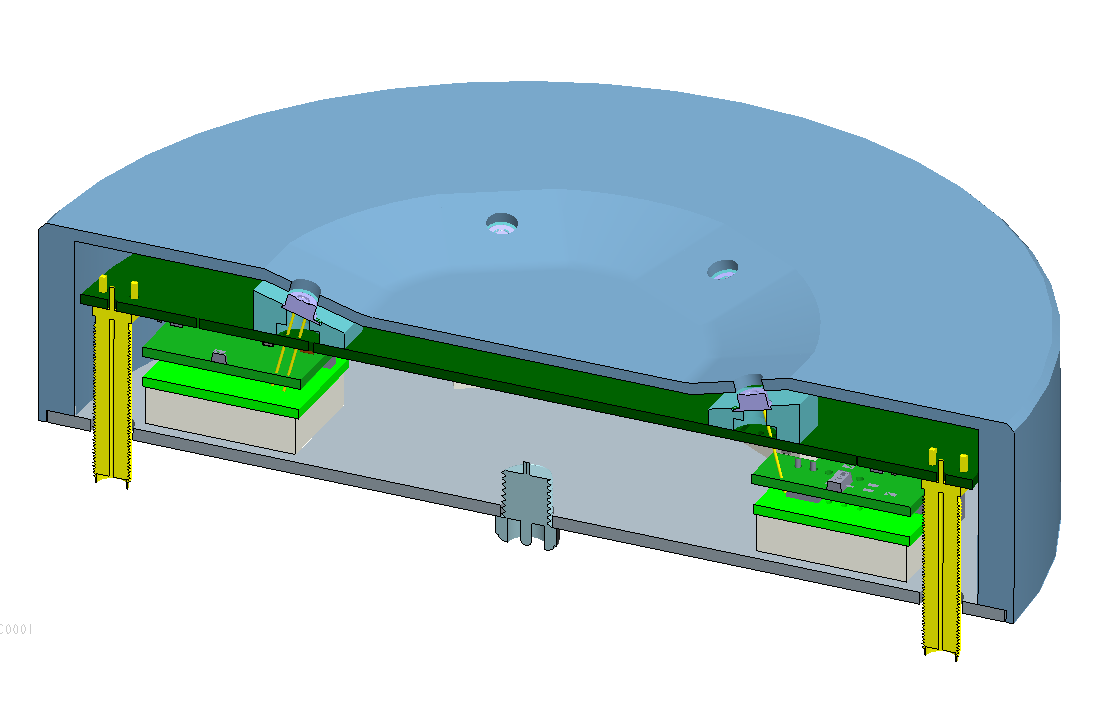

背景简述：客户为科研客户，研发了一套自己的光电探测系统，前端的光路共分成6路光输入，6路光的入射角度不是一个平面的，要求光电探测器的接收角度与光轴垂直。在常见的光电探测器厂家的标准化模块产品中，产品结构都比较大，无法很好的集成于客户的光电探测系统中，因此客户需要桂林光翼为他们设计一套针对他们光学系统的机械结构。该光学机械结构件的最终效果是一个球面分布的结构，需要进行斜孔加工，而斜孔加工工艺是常见的普通三轴机很难完成的，需要五轴机进行加工操作。

加工要求：

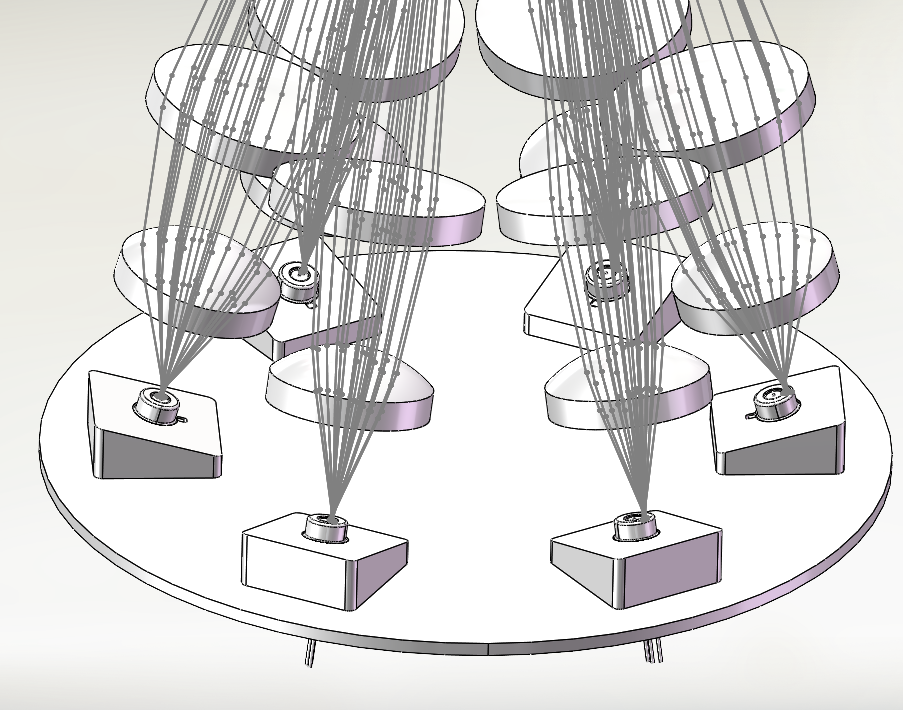

1、经过前面那个器件分成六路，要求每个探测器表面均与对应的光轴垂直，所有类似一个球面的分布； 2、关键是希望探测模组整体做得比较小；
